07期 | 電路系統-空開

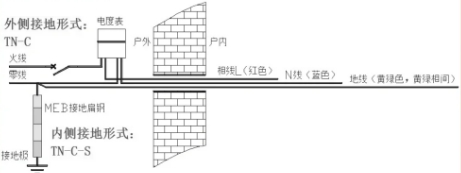

1、熟悉我國配電系統
我國家用電路系統為220伏單相交流電,一般常說的入戶三線指L線、N線、E線或者PE線。
a、火線(標志字母為“L”Live Wire)火線是電路中輸送電的電源線。
b、零線(標志字母為"N"Neutral wire)
零線是變壓器二次側中性點引出的線路,與相線構成回路,對用電設備進行供電。通常情況下,零線在變壓器二次側中性點處與保護地線重復接地,起到雙重保護作用。
c、地線(標志字好為"E"Earth wire)
地線是在電系統或電子設備中,接大地、接外殼或接參考電位為零的導線,一般電器上,地線接在外殼上,以防電器因內部絕緣破壞外殼帶電而引起的觸電事故。地線是接地裝置的簡稱。

2、配電箱構成
作用:
a、控制電流使用
b、保障用電安全

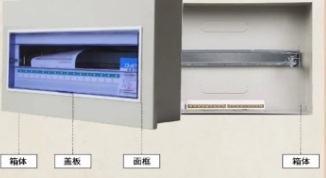

組成:
a、箱體
b、面框
c、蓋板
安裝方式:
a、明裝
b、暗裝(嵌入墻體)

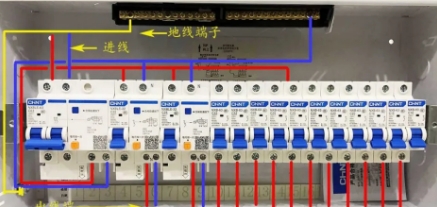

常見電箱內部:

3、配電箱規格
a、配電箱規格一般稱為位or路,一位(路)代表一個回路,一個回路一個開關(空氣開關,簡稱空開)
b、通常家庭內回路一般為8/12/16/18/20路不等,一般120平左右回路在13路左右,且家用電箱內空開一般為單排。

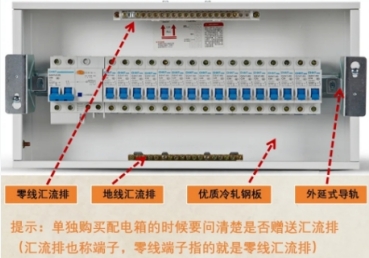

常見電箱內部詳情:

4、簡單了解空開

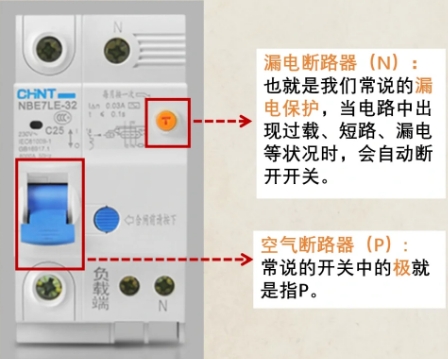

a、電箱內常說的開關就是空開,空開包含空氣斷路器(P)和漏電斷路器(N)
b、家用空開通常有統一的規格和參數,常用品牌有施耐德、ABB、正泰、德力西等。

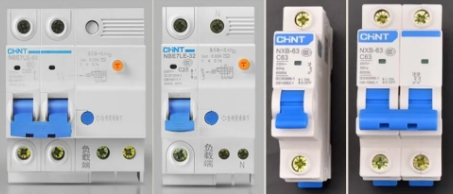

5、認識空開分類
a、雙極(2P)
總開關:接干路L、N線,較為安全。
b、單極(1P)
支路開關:總開接干路L線,或DPN作為支路開關接L、N線。
額定電流:16A/20A/25A/32A

什么是DPN?
DPN是施耐德的微型空氣斷路器的一種,體積小,可同時接L和N線,同時斷開,安全性較高。雖然同為單極,普通空開只連接L線。

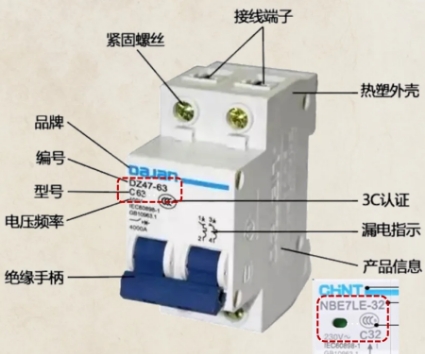

6、空開面板說明
家裝常見的空開以NBE7LE和DZ47-63兩個系列為主:
a、兩個均為空開執行標準,各個品牌均可生產;
b、DZ47-63:DZ是自動脫口斷路器簡寫;47指編號,63指該空開額定電流63A。
c、NBE6LE:DZ47-標準的升級版,增加了觸電保護的功能,更加安全,材料較好,價格較高。
d、C63/C32:C表示瞬時脫扣器類型,32指定電流。
|
